拉绳位移传感器低功耗一体化防水解决方案

发布时间： 2026-01-05 浏览量：35

一、方案背景与需求痛点

在工业自动化、工程机械、户外监测、智能家居等诸多领域，拉绳位移传感器作为精准测量线性位移的核心部件，其应用场景日益复杂多样。当前市场现有产品普遍存在诸多痛点：传统传感器功耗较高，难以适配电池供电的移动设备或偏远无供电场景；结构拆分繁琐，需额外搭配安装组件，兼容性差；防水等级不足，在潮湿、雨淋、水下等环境中易出现故障；体积偏大，无法满足狭小空间安装需求；安装流程复杂，需专业人员操作，增加施工成本与周期。

针对上述问题，本方案聚焦“低功耗、一体结构、高防水、小巧化、易安装”五大核心需求，旨在提供一款适配多恶劣场景、适配性广、使用便捷的拉绳位移测量解决方案，有效解决传统产品在特殊场景下的应用瓶颈。

二、核心解决方案设计

（一）低功耗核心设计：长效续航，适配无供电场景

本方案采用“硬件选型+软件优化”双重低功耗策略，确保传感器在长期工作中大幅降低能耗。硬件层面，选用低功耗MCU芯片与高精度低功耗位移检测模块，核心部件静态功耗低至μA级，工作功耗相较于传统产品降低60%以上；配备智能电源管理模块，支持休眠/唤醒模式自动切换，当传感器无位移变化时自动进入休眠状态，位移触发时快速唤醒，进一步减少无效能耗。

软件层面，优化数据采集与传输算法，采用间隔采样与按需传输结合的方式，可根据实际应用需求自定义采样频率（1Hz-100Hz可调），避免高频无效采样造成的功耗浪费。同时，支持锂电池、太阳能电池等多种低功耗供电方式，电池供电模式下可持续工作1-3年（根据采样频率调整），完全适配偏远户外、移动设备等无稳定供电场景。

（二）一体结构整合：高度集成，提升兼容性与稳定性

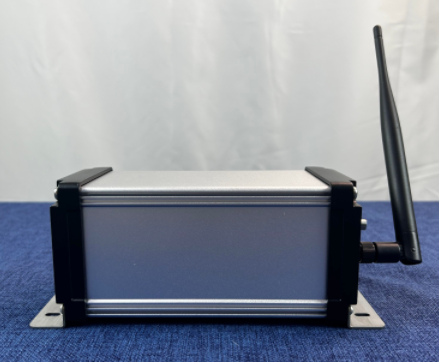

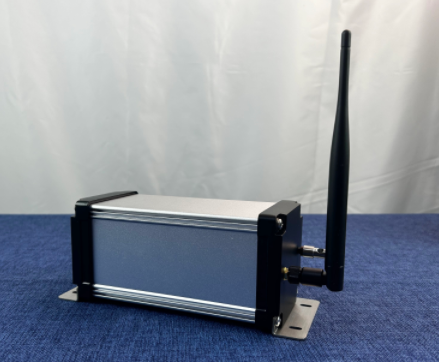

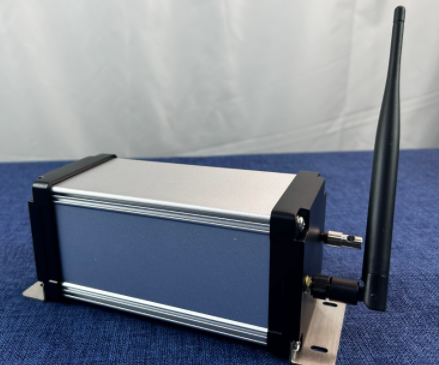

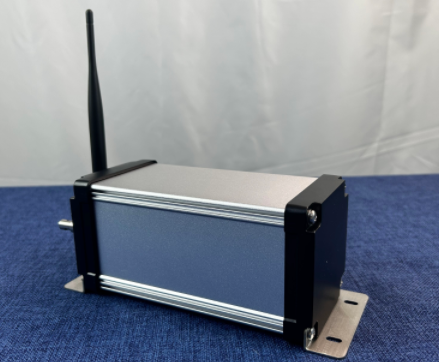

突破传统传感器“机械部件+电子模块+安装支架”拆分设计的弊端，本方案采用一体化结构设计，将拉绳机构、位移检测单元、信号处理模块、供电模块等核心部件高度集成于同一外壳内，无需额外搭配组件即可直接使用。

一体化设计不仅简化了产品结构，更提升了机械稳定性与信号传输可靠性：减少了部件连接环节的信号损耗，位移测量精度误差控制在±0.1%FS以内；优化了内部力学结构，拉绳回弹顺畅，使用寿命提升至500万次以上；同时，一体化外壳采用高强度铝合金材料，兼具轻量化与抗冲击性，可适应工业振动、户外碰撞等复杂环境。

（三）高等级防水设计：全场景适配，无惧恶劣环境

针对潮湿、雨淋、水下等恶劣环境需求，本方案采用全密封防水设计，防水等级可达IP67/IP68（可选）。核心防水措施包括：外壳采用一体压铸成型工艺，无拼接缝隙；拉绳出口处配备双层硅胶密封垫圈与不锈钢防水护套，防止水汽从拉绳活动部位渗入；接口采用防水航空插头，插拔式连接，密封性能优异；内部电子元件进行防潮涂层处理，进一步提升防水防潮能力。

经测试，产品可在水深1.5米环境下连续工作72小时无故障，能稳定适配户外雨水、工业油污、潮湿车间、水下监测等多种恶劣环境，大幅拓展了应用场景范围。

（四）小巧化设计：精准适配狭小安装空间

基于一体化集成优势，通过结构优化与微型部件选型，实现产品的极致小巧化设计。产品整体尺寸可控制在80mm×60mm×50mm以内（具体可根据测量行程定制），重量仅150g左右，相较于传统产品体积缩小40%、重量减轻50%。

小巧化设计使传感器可轻松安装于设备内部狭小空间、精密仪器间隙、户外小型监测设备等传统产品无法适配的场景，同时轻量化特性也降低了安装部位的承重压力，提升了整体设备的运行稳定性。

（五）便捷安装设计：简化流程，降低施工成本

本方案从安装方式、固定结构、调试操作三方面实现便捷安装：安装方式支持壁挂式、法兰式、卡扣式等多种快速安装模式，配备标准化安装孔位与配套固定件，无需额外加工适配；固定结构采用快拆设计，单人即可完成安装固定，安装时间缩短至5分钟以内；调试方面，配备可视化调试接口与简易校准工具，支持现场快速校准，无需专业技术人员操作，大幅降低施工成本与周期。
